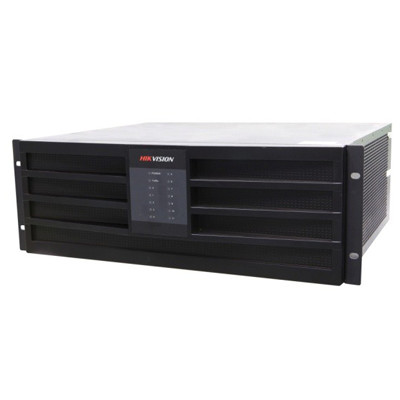

多屏控制器DS-C10S-S22/E

DS-C10S系列控制器是新一代基于FPGA的純硬件圖像處理設備。它與傳統的控制器相比，擁有全新的系統構架、數據交換體系、數據處理方式和設備結構，系統帶寬高，支持多路高清信號的接入和實時處理，是一款性能強大的圖像處理設備。采用主控板加輸入和輸出板的結構，使輸入輸出端口數量和端口類型可以任意配置，能夠在多個顯示終端上同時顯示多個動態畫面，主要用于大屏幕拼接顯示系統，是系統的核心顯示控制設備。

全國統一服務熱線180-0136-1300

在線客服咨詢

產品詳情詳細參數

產品詳情 / Product Details

主要特性

功能特性

單個信號可以在任意M×N個顯示單元上拼接顯示，M、N均為大于等于1的正整數；

支持VGA、DVI、HDMI、BNC、SDI、YPbPr、HDTVI、DP、HDBaseT、DVI-Dualink及IP源多種信號源采集；

增強型解碼板支持2路800W（2路600w或2路500W或8路1080P或16路720P或32路D1）網絡信號解碼上墻，且支持本地錄像文件回放上墻，支持H.265；

支持DisplayPort 2.0和HDMI 1.4 最大可接入46路4k超高清信號；

單個輸出口支持1/4/9/16畫面分割；

支持圖層疊加，最大支持6個圖層，其中包括一個虛擬LED圖層和一個底圖圖層，虛擬LED字體大小及背景顏色可調，可選擇LED滾動方式，底圖分辨率可高達16384*8192；

用戶管理支持信號源與電視墻區域操作權限設置；

系統配備DVI雙鏈路采集卡，最大可支持4088x4088@15Hz 超高分辨率接入；

支持HD/3G SDI同步輸出顯示；

內置矩陣功能，可支持單個信號源開多個窗口同時顯示；

支持信號開窗、漫游；

支持SADP自動搜索IP，重置管理員密碼；

支持顯示墻連接調整，可以實現客戶端虛擬顯示墻窗口和控制器輸出口任意對應；

客戶端提供上墻信號的預覽功能，方便用戶調用信號；

客戶端支持管理16臺設備，電視墻最多可顯示4個虛擬電視墻；

支持HDTVI信號接入且支持HDTVI反向云臺控制；

支持ipad客戶端、WEB控制；

高分辨率拼接，最大支持16路4K信號源拼接成一幅完整圖；

支持解碼國標碼流；

機箱風扇轉速根據溫度自適應；

支持電視墻回顯，信號源列表預覽；

支持暢顯輸出功能；

物理接口

年輕人安防,多屏控制器,監控安裝,監控設備

典型應用

年輕人安防,多屏控制器,監控安裝,監控設備

詳細參數 / Product Details

多屏控制器

硬件配置	22（12個輸入板槽位，10個輸出板槽位）
主控板網絡接口	1個10M/100M/1000M自適應以太網口
主控板USB接口	1個，USB2.0(預留)
主控板RS232串行接口	2個RS232串口
網絡解碼板	解碼能力:單板支持解碼2路500W，4路1080P，8路720P，16路D1
增強型網絡解碼板	單板解碼2路800w低幀率，2路600w，2路500W，8路1080P，16路720P或32路D1
BNC輸入接口及數量	8個BNC接口, PAL/NTSC自適應
VGA輸入接口及數量	4/2個VGA接口
VGA輸入板RGB信號輸入分辨率	HD15接口（需要DVI-HD15轉接器），分辨率： 720P@60Hz，1024×768@60Hz，1024×768@75Hz，1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz，1080P@60Hz，UXGA@60Hz，1920×1200@60Hz
DVI輸入接口及數量	4/2個DVI接口
DVI輸入DVI數字信號輸入分辨率	720P@50Hz，720P@60Hz，1024×768@60Hz，1024×768@75Hz， 1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz，1080P@50Hz，1080P@60Hz，UXGA@60Hz，1920x1200@60Hz
DVI雙鏈路輸入板數字信號輸入分辨率	2048×1536@30Hz，2560×1440@30Hz，2560×1600@30Hz，2560×2048@30Hz，2800×2100@30Hz，3072×2304@30Hz，3840×2160@30Hz，4088×4088@15Hz
SDI輸入板接口及數量	4個SDI接口
SDI輸入板SDI數字信號輸入分辨率	720P@25Hz，720P@30Hz，720P@50Hz，720P@60Hz，1080P@25Hz，1080P@30Hz，1080I@50Hz，1080I@60Hz
HDMI輸入板DVI數字信號輸入分辨率	DS-C10S-HI/4、DS-C10S-HI/2：720P@50Hz，720P@60Hz，1024×768@60Hz，1024×768@75Hz，1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz，1080P@50Hz，1080P@60Hz，UXGA@60Hz，1920×1200@60Hz DS-C10S-HI/E：1024×768@60Hz，1024×768@75Hz，1280×720@50Hz，1280×720@60Hz，1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz，1600×1200@60Hz，1920×1080@50Hz，1920×1080@60Hz，1920×1200@60Hz，3840×2160@30Hz（只第1、3路支持）
HDMI輸入接口及數量	4/2個HDMI接口
HDTVI輸入板接口及數量	4個HDTVI接口
HDTVI輸入板信號輸入分辨率	1280×720@25Hz，1280×720@30Hz，1280×720@50Hz，1280×720@60Hz，1920×1080@25Hz，1920×1080@30Hz
DP輸入板接口及數量	4個DP接口
DP輸入板信號輸入分辨率	1024×768@60Hz，1024×768@75Hz，1280×720@50Hz，1280×720@60Hz，1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz，1600×1200@60Hz，1920×1080@50Hz，1920×1080@60Hz，1920×1200@60Hz，3840×2160@30Hz（只第1、3路支持）
HDBaseT輸入接口及數量	4個HDBaseT接口
HDBaseT輸入板信號輸入分辨率	1024×768@60Hz，1024×768@75Hz，1280×720@50Hz，1280×720@60Hz，1280×1024@60Hz，1280×1024@75Hz，1366×768@60Hz，1400×1050@60Hz，1600×1200@60Hz，1920×1080@50Hz，1920×1080@60Hz，1920×1200@60Hz，3840×2160@30Hz（只第1、3路支持）
YPbPr輸入板接口及數量	2組RCA接口
YPbPr輸入板信號輸入分辨率	480I@60Hz，480P@60Hz，576I@50Hz，576P@50Hz，720P@50Hz，720P@60Hz，1080I@50Hz，1080I@60Hz
VGA輸出板接口及數量	4/2個VGA接口
VGA輸出板RGB信號輸出分辨率	HD15接口（需要DVI-HD15轉接器），分辨率：1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400×1050@60Hz,1920×1200@60Hz,720P@60Hz,1080P@60Hz
DVI輸出板接口及數量	4/2個DVI接口
DVI輸出板DVI信號輸出分辨率	1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400×1050@60Hz,1920×1200@60Hz,720P@60Hz,1080P@60Hz
HDMI輸出板接口及數量	4/2個HDMI接口
HDMI輸出板數字信號輸出分辨率	1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400×1050@60Hz,1920×1200@60Hz,720P@60Hz,1080P@60Hz
HDBaseT輸出板接口及數量	4個RJ45接口
HDBaseT輸出板數字信號輸出分辨率	1024×768@60Hz,1024×768@75Hz,1360×768@60Hz,1400x1050@60Hz,1920x1200@60Hz,720P@60Hz,1080P@60Hz
SDI輸出板接口及數量	4個SDI接口
SDI數字信號輸出分辨率	720P@50Hz，720P@60Hz，1080P@50Hz，1080P@60Hz
電源	AC 220V，50/60 Hz （電壓暫降測試中需要外接UPS電源）內置雙電源冗余
功耗	≤450W（滿配）
工作溫度	0℃--50℃
工作濕度	10-90%無冷凝
尺寸	8U標準機箱， 352(深）X354(高）X442.4(寬）
重量	≤35KG(滿配)
