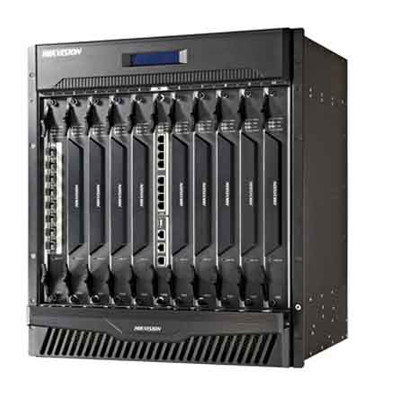

視頻綜合平臺DS-B10

DS-B10系列視頻綜合平臺參考ATCA ( Advanced Telecommunications Computing Architecture 電信計算架構 )標準設計，支持模擬及數字視頻的矩陣切換、視頻圖像行為分析、視音頻編解轉碼、集中存儲管理、網絡實時預覽、視頻拼接上墻等功能，是一款集圖像處理、網絡功能、日志管理、用戶和權限管理、設備維護于一體的電信級視頻綜合處理交換平臺。

全國統一服務熱線180-0136-1300

在線客服咨詢

產品詳情詳細參數

產品詳情 / Product Details

主要特性

硬件結構

• 4U，7U，12U三種標準機箱可選，滿足不同規模的監控需求

• 標準機架式設計，運營級ATCA機箱系統

• 插拔式模塊化設計，可根據需求靈活擴展

• 業務模塊支持熱插拔、雙電源冗余、智能風扇自動調溫，確保系統穩定可靠

• 雙高速無阻塞背板設計，滿足大容量視頻數據高速交換的需求

• 12U機箱具備液晶屏，實時顯示設備狀態信息

矩陣切換控制

• 支持模擬、網絡、數字視頻信號的接入和切換輸出

• 模擬視頻數字化后無壓縮直接交換輸出

• 支持鍵盤控制切換

• 模塊化輸入、輸出板設計，可根據需求組合為各種規格的數字視頻交換矩陣

• 支持多臺視頻綜合平臺光纖級聯，擴展視頻矩陣規模，實現多級矩陣級聯管理

視音頻編碼輸入

• 采用H.264視頻壓縮標準，支持雙碼流技術，支持復合流和視頻流編碼，復合流編碼時音頻和視頻同步

• 支持960H模擬高清視頻、BNC、VGA、RGB、HDMI、DVI、HD-SDI、光纖等信號接入編碼

視音頻轉碼控制

• 支持視頻目標封裝格式為RTP，PS，GB28181的轉碼

• 支持視頻源格式為標準MPEG4，標準 H.264，標準MJPEG，海康264的轉碼

• 支持視頻目標碼流類型為標準MPEG4，標準 H.264的轉碼

• 支持音頻源格式為G711， G722，G726， MPEG2，MP3的轉碼

• 支持音頻目標格式為G711，G722的轉碼

• 支持大華、漢邦高科、郎馳欣創、景陽、藍色星際、亞安、恒億電子等第三方廠家的設備

視音頻解碼輸出

• 支持BNC、VGA、DVI、HDMI輸出顯示

• BNC支持1/4畫面分割顯示，VGA、HDMI、DVI支持1/4/9/16畫面分割顯示

• 支持暢顯功能，將原始視頻采集設備的25幀或30幀倍幀成50幀或60幀，提升觀看高速運動物體的流暢性

• 支持視頻透霧、低照度增益提升功能

• 支持500W及以下所有分辨率視頻解碼顯示(增強型解碼板)

• 支持萬能解碼板通過集成第三方的SDK來支持第三方的設備解碼

• 萬能解碼板需要與解碼輸出板配合，借用其顯示輸出接口進行顯示

• 支持16個預設場景，用戶可以自定義每個場景電視墻布局

大屏拼接

• 支持大屏拼接功能，最多支持7組大屏

• 解碼板（增強型解碼板）支持最大78個子屏進行拼接

• 解碼板（增強型解碼板）支持開窗和漫游，最大支持15+1圖層開窗漫游，其中1個圖層為固定底圖（可顯示600萬像素高清靜態底圖）

• 解碼板（增強型解碼板）支持3個圖層的透明度配置功能

• 解碼板（普通解碼板）支持最大79個子屏進行拼接

• 解碼板（普通解碼板）支持開窗和漫游，最大支持4個圖層

智能分析

• 支持視頻場景智能分析報警圖片上墻

• 支持穿越警戒面檢測、進入區域檢測、離開區域檢測、區域入侵檢測、徘徊檢測、物品遺留檢測、物品拿取檢測、停車檢測、人員聚集、快速移動檢測

• 支持智能報警觸發錄像、定時錄像、及其他方式報警錄像

錄像與存儲

• 支持定時錄像、移動偵測錄像

• 支持錄像的預錄與延時

• 支持冗余錄像，支持錄像文件的鎖定與解鎖

• 支持硬盤盤組管理

• 支持NVR、CVR、NAS、IP-SAN等網絡集中存儲方式

網絡功能

• 內置千兆交換機，具備多個千兆網口，用于網絡視頻的實時預覽、解碼上墻及網絡集中存儲等

• 支持TCP/IP協議簇，支持RTSP、TCP、UDP、RTP、PPPoE、DHCP、DNS、DDNS、SADP等協議

• 支持單播和組播

• 支持網絡擴展信號量報警輸入輸出控制

• 支持遠程控制模擬、數字視頻的切換上墻

• 支持遠程獲取和配置參數，支持遠程導出和導入參數

• 支持遠程獲取系統運行狀態、系統日志

• 支持遠程重啟、恢復默認設置、升級等日常維護

其他

• 支持本地報警輸入輸出控制、支持串行接口擴展信號量控制

• 支持本地的大路數云臺控制

• 完備的操作、報警、異常及信息日志記錄

訂貨型號

機箱系統（三型號可選）
名稱	型號	說明
主機箱系統	DS-B10-S10-A	包括12U機箱、電源適配器和主控板
	DS-B10-S05-A	包括7U機箱，電源適配器和主控板
	DS-B10-S02-A	包括4U機箱，電源適配器和主控板
視音頻編碼子系統
名稱	型號	說明
模擬高清編碼板	DS-6524HW-B10	24個BNC視頻輸入完成高清模擬圖像（960H）數字化和編碼壓縮
BNC視音頻輸入板	DS-6532HF-B10	32個BNC視頻輸入完成模擬圖像數字化和編碼壓縮
VGA視音頻輸入板	DS-6404HFH-B10V	4（8）個VGA視頻輸入接口完成模擬圖像數字化和編碼壓縮
VGA視音頻輸入板	DS-6408HFH-B10V	4（8）個VGA視頻輸入接口完成模擬圖像數字化和編碼壓縮
RGB視音頻輸入板	DS-6408HFH-B10R	8個RGB視頻輸入接口完成模擬圖像數字化和編碼壓縮
HDMI視音頻輸入板	DS-6408HFH-B10H	8個HDMI視頻輸入接口接收數字視頻信號輸入
DVI視音頻輸入板	DS-6408HFH-B10D	8個DVI視頻輸入接口接收數字視頻信號輸入
SDI視音頻輸入板	DS-6408HFH-B10S	8個SDI輸入接口，8個環通輸出支持8路RS485云臺控制
VGA+HDMI視音頻輸入板	DS-6408HFH-B10VH	4個VGA，4個HDMI視頻輸入接口接收數字視頻信號輸入
DVI+HDMI視音頻輸入板	DS-6408HFH-B10DH	4個DVI，4個HDMI視頻輸入接口接收數字視頻信號輸入
光纖編碼板	DS-6408HFH-B10E-RM DS-6408HFH-B10E-RA	8個SFP光傳輸接口；連接數字攝像機，完成高清編碼壓縮； “M”：0-10公里光纖傳輸距離；“A”：0-20公里光纖傳輸距離。
光端機編碼板	DS-6532HF-B10F-RM DS-6532HF-B10F-RB	標清光端機接入，8個光口，標配4個光模塊，每個光口支持接入一個4/8/12路標清光端機，完成標清圖像編碼壓縮“M”：0-10公里光纖傳輸距離；“B”：0-40公里光纖傳輸距離。
光端機編碼板	DS-6408HFH-B10F-RM DS-6408HFH-B10F-RB	高清光端機接入，8個光口，標配4個光模塊，每個光口支持接入一個1/2路高清光端機，完成高清圖像編碼壓縮 “M”：0-10公里光纖傳輸距離； “B”：0-40公里光纖傳輸距離。
視音頻解碼輸出子系統
名稱	型號	說明
DVI增強型高清解碼板	DS-6532D-B10ED	8個DVI視頻輸出接口
DVI增強型高清解碼板	DS-6516D-B10ED	4個DVI視頻輸出接口
VGA增強型高清解碼板	DS-6532D-B10EV	8個VGA視頻輸出接口
HDMI增強型高清解碼板	DS-6532D-B10EH	8個HDMI視頻輸出接口
DVI解碼板	DS-6532D-B10D	8個DVI視頻輸出接口
DVI解碼板	DS-6516D-B10D	4個DVI視頻輸出接口
VGA解碼板	DS-6532D-B10V	8個VGA視頻輸出接口
BNC解碼板	DS-6532D-B10B	16個BNC視頻輸出接口
HDMI解碼板	DS-6532D-B10H	8個HDMI視頻輸出接口
DVI暢顯解碼板	DS-6516D-B10FD	4個DVI視頻輸出接口
HDMI暢顯解碼板	DS-6516D-B10FH	4個HDMI視頻輸出接口
VGA暢顯解碼板	DS-6516D-B10FV	4個VGA視頻輸出接口
萬能解碼板	DS-6532D-B10	無輸出接口，需要與普通解碼板輸出接口配合使用來實現對第三方設備的解碼上墻顯示
萬能解碼板	DS-6516D-B10	無輸出接口，需要與普通解碼板輸出接口配合使用來實現對第三方設備的解碼上墻顯示
其它業務子系統
名稱	型號	說明
轉碼板	DS-IVMST-B10	intel平臺, 實現設備取流和轉發功能，配合轉碼輔板使用
轉碼輔板	DS-6564T-B10	最大支持64路4CIF轉碼,配合轉碼板使用
轉碼輔板	DS-6532T-B10	最大支持32路4CIF轉碼,配合轉碼板使用
刀片服務器板	DS-iVMSE-B10	基于Intel Nehalem（至強）架構，采用Intel Jasper Forest（Xeon）系列高性能處理器
智能分析板	iDS-6532-B10	32路智能分析
	iDS-6516-B10	16路智能分析
	iDS-6508-B10	8路智能分析
碼分板	DS-1832-B10	32個485接口，支持256個云臺
報警板	DS-1964-B10	64路報警輸入8報警輸出
光纖級聯板	DS-B10N64F1-M/A/B DS-B10N64F2-M/A/B	用于視頻綜合平臺之間的級聯 “M”：0-10公里光纖傳輸距離 “A”：0-20公里光纖傳輸距離 “B”：0-40公里光纖傳輸距離
