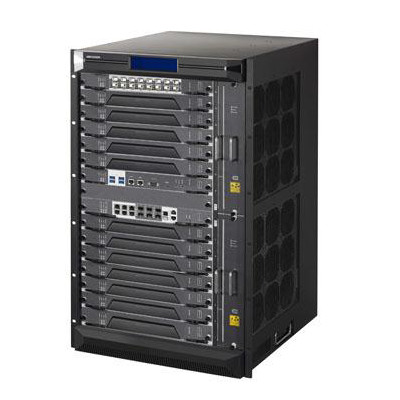

視頻綜合平臺DS-B20
視頻綜合平臺B20系列是參考ATCA(Advanced Telecommunications Computing Architecture 電信計算架構)標準設計，支持模擬及數字視頻的矩陣切換、視音頻編解碼、集中存儲管理、網絡實時預覽等功能，是一款集圖像處理、網絡功能、日志管理、設備維護于一體的電信級綜合處理平臺。使用綜合平臺不僅可以使整個監控系統更加簡潔，也讓安裝調試，維護變得容易，并且具有良好的兼容性以及擴展性，可廣泛應用于各種視頻監控系統項目。
全國統一服務熱線180-0136-1300
硬件結構
18U、14U、11U、8U、7U標準機箱，滿足各種規模的監控需求
標準機架式設計，運營級ATCA機箱系統
插拔式模塊化設計，可根據需求靈活擴展
業務模塊支持熱插拔、雙電源冗余、雙主控?zé)醾洹⒅悄茱L(fēng)扇自動調溫，確保系統穩定可靠
雙高速無阻塞背板設計，滿足大容量視頻數據高速交換的需求
矩陣切換控制
支持網絡、數字視頻信號的接入和切換輸出
支持原始視頻數據無壓縮直接交換輸出
模塊化輸入、輸出板設計，可根據需求組合為各種規格的數字視頻交換矩陣
支持光纖級聯
支持環網,提高系統網絡穩定性
視頻編碼輸入
采用H.264視頻壓縮標準
支持HD-SDI、3G-SDI、光纖、BNC、VGA、DVI、HDMI、YPbPr、TVI模擬高線的視頻信號接入編碼
支持復合流和視頻流編碼，復合流編碼時音頻和視頻同步
支持雙碼流技術
最大支持224路高清視頻編碼能力或448路標清視頻編碼能力
支持定時錄像、移動偵測錄像
單口支持4K超高清信號接入，最大支持12*4K超高清信號接入
支持本地存儲
視頻解碼輸出
支持DVI、HDMI、HD-SDI、3G-SDI、VGA、BNC輸出顯示
支持1/4/6/8/9/16畫面分割顯示(BNC只支持1/4畫面分割)
支持600W高清視頻解碼
896路200W高清視頻解碼能力（滿配）
支持4K輸出顯示
支持視音頻同步解碼
支持H.264、MPEG4、MPEG2等主流的編碼格式
支持PS、TS、ES、RTP、HIK等主流封裝格式
支持ONVIF協議接入設備解碼
支持解碼輸出倍幀
支持2至4個相機拼接上墻
支持第三方攝像機解碼上墻
H.265解碼板支持解碼H.265編碼格式
大屏拼接
支持112個顯示屏的任意大屏拼接
單屏支持16個窗口
支持電子放大和logo疊加
支持開窗和漫游功能，最多支持256個窗口
窗口支持1/4/6/8/9/16畫面分割
支持8個預設場景，用戶可以自定義每個場景電視墻布局
支持場景預案
最大支持7680*4320分辨率高清底圖顯示
運維管理
支持雙主控?zé)醾?/p>
支持WEB方式訪問和操作
支持iPad方式訪問和操作
支持網絡鍵盤添加、配置和操作
支持GB協議接入平臺實現管理和操作。
內置千兆交換機，具備6個千兆網口，支持光電自適應，支持鏈路聚合，支持NAT功能
支持遠程控制網絡、數字視頻的切換上墻
支持遠程獲取和配置參數，支持遠程導出和導入?yún)?shù)
支持遠程獲取系統運行狀態、系統日志
支持遠程重啟、恢復默認設置、升級等日常維護
|
機箱系統（標配） |
||
|
名稱 |
型號 |
說明 |
|
主機箱系統 |
DS-B20-S14-A |
包括18U機箱、2個電源適配器、1塊主控板 |
|
主機箱系統 |
DS-B20-S14-DA |
包括18U機箱、2個電源適配器、2塊主控板 |
|
主機箱系統 |
DS-B20-S10-A |
包括14U機箱、2個電源適配器、1塊主控板 |
|
主機箱系統 |
DS-B20-S10-DA |
包括14U機箱、2個電源適配器、2塊主控板 |
|
主機箱系統 |
DS-B20-S07-A |
包括11U機箱、2個電源適配器、1塊主控板 |
|
主機箱系統 |
DS-B20-S05-A |
包括8U機箱、2個電源適配器、1塊主控板 |
|
主機箱系統 |
DS-B20-S03-A |
包括7U機箱、2個電源適配器、1塊主控板 |
|
視音頻編碼子系統（選配） |
||
|
名稱 |
型號 |
說明 |
|
SDI編碼板 （HD-SDI） |
DS-6416HFH-B20S |
16個SDI輸入接口 16個SDI環通輸出 支持16路RS485云臺控制 |
|
DS-6416HFH-B20SA |
16個SDI輸入接口 16個BNC音頻輸入 支持16路RS485云臺控制 |
|
|
SDI編碼板 （3G-SDI） |
DS-6408HFH-B20ES |
8個SDI輸入接口 8個SDI環通輸出 支持8路RS485云臺控制 |
|
DS-6408HFH-B20ESA |
8個SDI輸入接口 8個BNC音頻輸入 支持8路RS485云臺控制 |
|
|
光纖編碼板 |
DS-6416HFH-B20RA DS-6416HFH-B20RB DS-6416HFH-B20RM |
16個SFP光傳輸接口； 連接數字?jǐn)z像機，完成高清編碼； “A”：0-20公里光纖傳輸距離 “B”：0-40公里光纖傳輸距離 “M”：0-10公里光纖傳輸距離 |
|
VGA編碼板 |
DS-6408HFH-B20V |
8個VGA輸入接口； 接入VGA模擬信號，完成模擬信號數字化和高清編碼壓縮。 8路音頻輸入編碼 |
|
DS-6404HFH-B20V |
4個VGA輸入接口； 接入VGA模擬信號，完成模擬信號數字化和高清編碼壓縮。 4路音頻輸入編碼 |
|
|
DVI編碼板 |
DS-6408HFH-B20D |
8個DVI輸入接口； 接入DVI數字信號， 完成高清編碼壓縮。 |
|
DS-6404HFH-B20D |
4個DVI輸入接口； 接入DVI數字信號， 完成高清編碼壓縮。 |
|
|
HDMI編碼板 |
DS-6408HFH-B20H |
8個HDMI輸入接口； 接入HDMI數字信號，完成高清編碼壓縮。 |
|
BNC編碼板 |
DS-6432HF-B20B |
32個BNC輸入口； 接入BNC模擬信號，完成模擬信號數字化和編碼壓縮。 支持32路RS485云臺控制 |
|
模擬高清編碼板 |
DS-6432HW-B20B |
32個BNC輸入口； 接入模擬高清信號（WD1），完成模擬信號數字化和編碼壓縮。 支持32路RS485云臺控制。 |
|
YPbPr編碼板 |
DS-6408HFH-B20Y |
8組YPbPr輸入接口； 接入YPbPr模擬信號，完成模擬信號數字化和編碼壓縮 |
|
TVI編碼板 |
DS-6416HFH-B20T |
16個TVI輸入口； 接入TVI模擬信號，完成模擬信號數字化和編碼壓縮。 支持16路音頻輸入和16路RS485云臺控制。 |
|
VD編碼板 |
DS-6408HFH-B20VD |
4個VGA輸入接口；接入VGA模擬信號 4個DVI輸入接口；接入DVI數字信號 完成高清編碼壓縮 |
|
視音頻解碼子系統（選配） |
||
|
名稱 |
型號 |
說明 |
|
HDMI解碼板 |
DS-6532HD-B20H |
8個HDMI視頻輸出接口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 |
|
DS-6516HD-B20H |
4個HDMI視頻輸出接口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 |
|
|
DVI解碼板 |
DS-6532HD-B20D |
8個DVI視頻輸出接口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 |
|
DS-6516HD-B20D |
4個DVI視頻輸出接口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 |
|
|
VGA解碼板 |
DS-6532HD-B20V |
8個VGA視頻輸出口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 |
|
DS-6516HD-B20V |
4個VGA視頻輸出口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 |
|
|
BNC解碼板 |
DS-6532HD-B20B |
32個BNC視頻輸出口； 實現視頻矩陣功能 不支持大屏拼接漫游 |
|
SDI解碼板 |
DS-6532HD-B20S |
8個SDI視頻輸出接口； 實現視音頻矩陣輸出功能 支持大屏拼接漫游 |
|
H265解碼板 |
DS-6916UD-B20H |
8個HDMI輸出接口； |
|
其他業務子系統（選配） |
||
|
名稱 |
型號 |
說明 |
|
服務器板 |
DS-iVMSE-B20HW |
增強型刀片式服務器 |
|
暢顯板 |
DS-6532HD-B20F |
8路1080P視頻信號暢顯 |
|
多相機拼接板 |
DS-6441VS-B20 |
支持2至4個相機畫面拼接 |
|
萬能解碼板 |
DS-6532D-B20 |
支持第三方設備碼流解碼 |
| 超高清接入板 | DS-6404HFU-B20DD | 4路DVI雙鏈路輸入,支持4K信號接入 |
| 光纖級聯板 |
DS-N128T/R-B20FM DS-N128T/R-B20FA |
“M”：0-10公里光纖傳輸距離 “A”：0-20公里光纖傳輸距離 單板支持128路D1（或者24路1080P）單向傳輸 |
| 網絡光纖交換板 | DS-6E2318-B20 | 支持2個千兆電口，16個千兆光口，光口支持環網 |
| 超高分業務服務板 | DS-iVMSE-B20UH | 支持2路4K信號輸出 |
| 存儲服務板 | DS-A820-B20 | 支持2個MINI SAS存儲擴展接口,單板最大192T |
